Ik bouw al sinds 2014 foamcubes, nu in 2026 bouw ik deze hot-wire foamcube helemaal opnieuw en documenteer ik het hier op cncfoam.com zoals ik ga — onderdelen, foto's en instructies, stap voor stap. Het is een werk in uitvoering: boekmarkeer deze pagina en kom terug, want nieuwe stappen en foto's verschijnen op het moment dat ik ze afrond.

Deze Foamcube kan professionele resultaten genereren en kan opschalen van desktop tot mega groot. Ik heb doelbewust niet-conventionele, goedkope en direct beschikbare materialen gekozen zodat mensen over de hele wereld hun eigen cube kunnen bouwen met lokaal verkrijgbare materialen. Veel CNC-machines zijn overge-engineerd en soms met goede reden, maar een schuimzaag is geen hoogtoerig, hoogkoppel, g-kracht absorberend beest, dus heb ik de afgelopen jaren veel onderdelen vereenvoudigd tot hun minimalistische functies. Dit resulteert in een 2–5 assen CNC hot-wire snijder die robuust is, altijd werkt en door iedereen met affiniteit voor technologie gebouwd en begrepen kan worden.

Ik deel mijn tijd en ervaringen met je, omdat ik het leuk vind om gelijkgestemde makers en technologen te helpen en te ondersteunen. Zo zou ik het ook zeer op prijs stellen als je jouw bouwwerken, vragen of inspanningen met mij en andere makers deelt. hier.

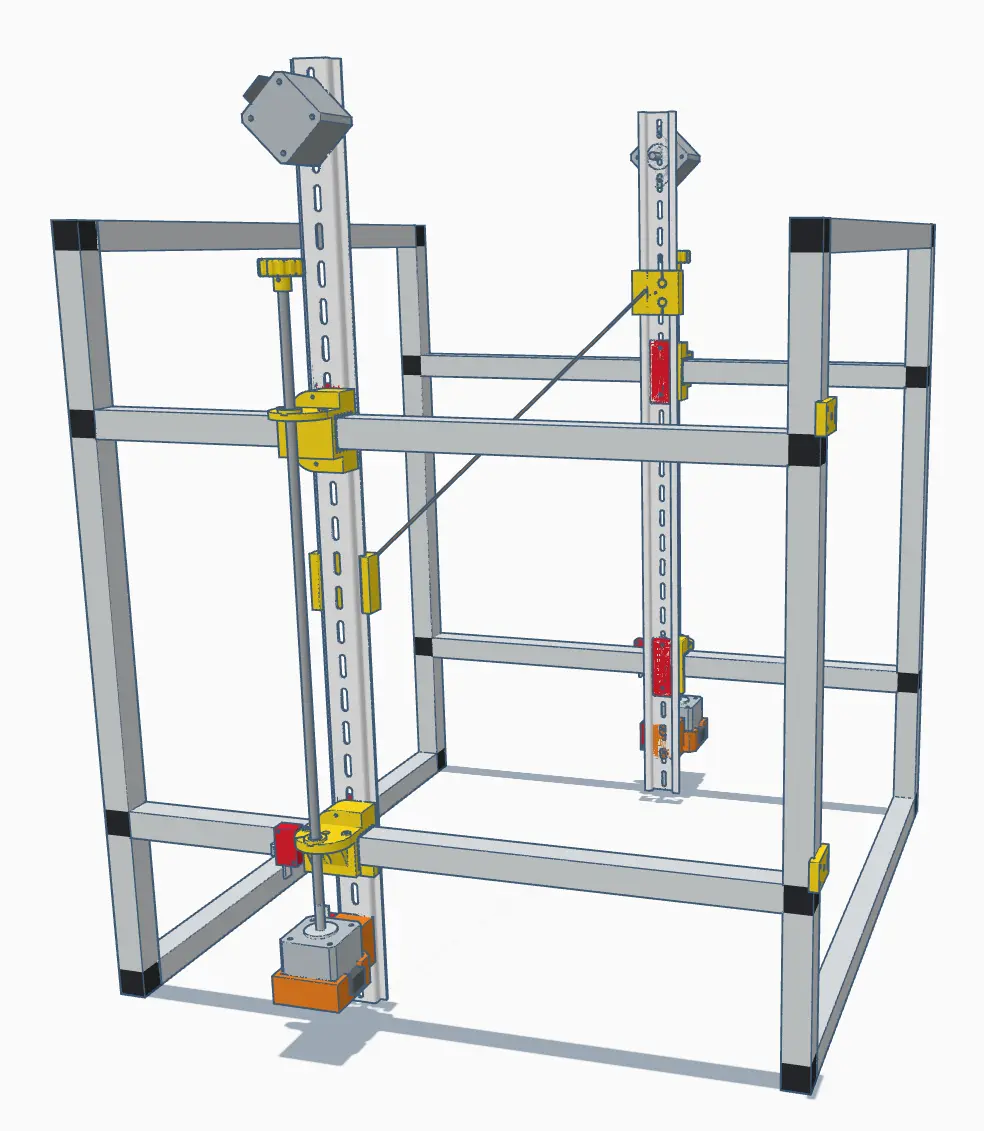

De foamcube hot-wire schuim snijder — bouw foto 1

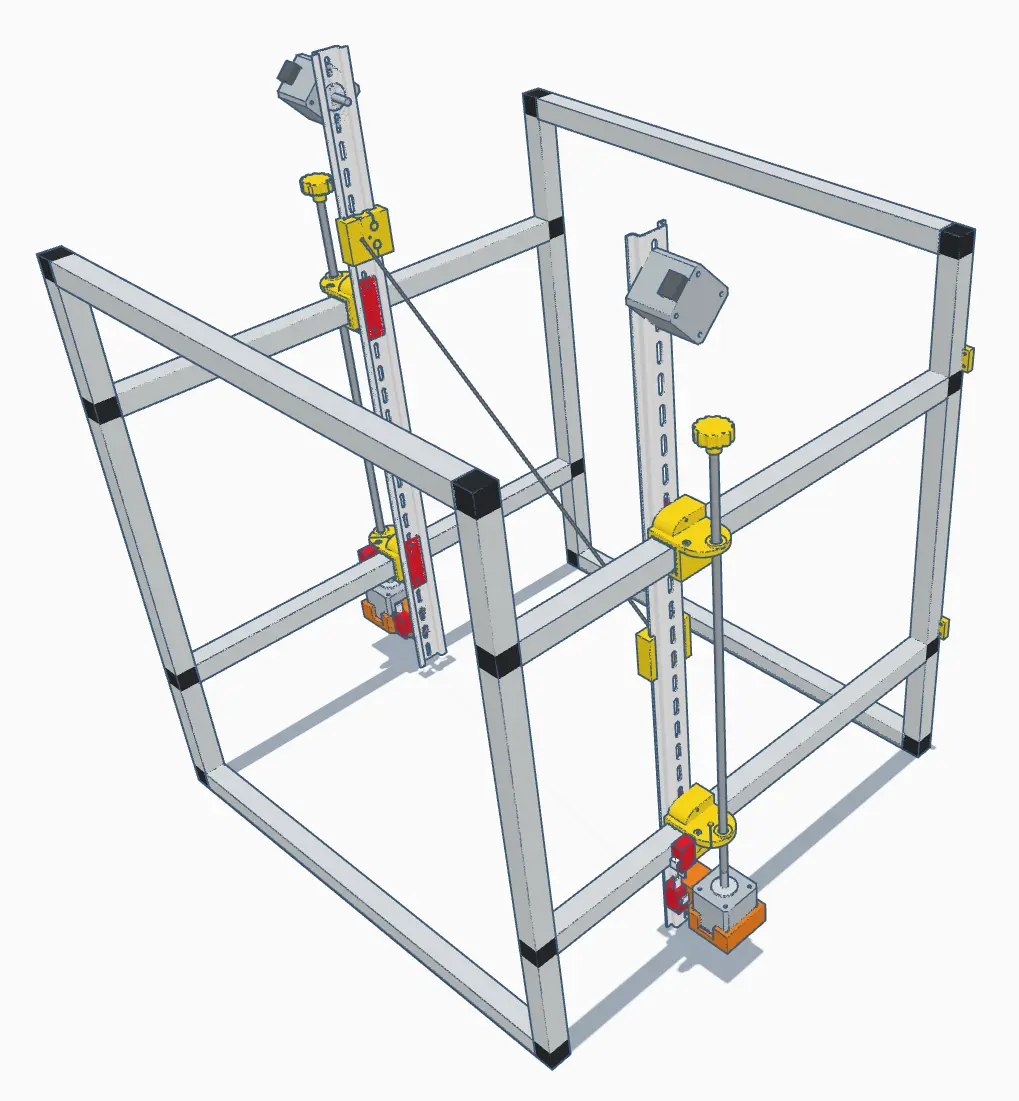

De foamcube hot-wire schuim snijder — bouw foto 2

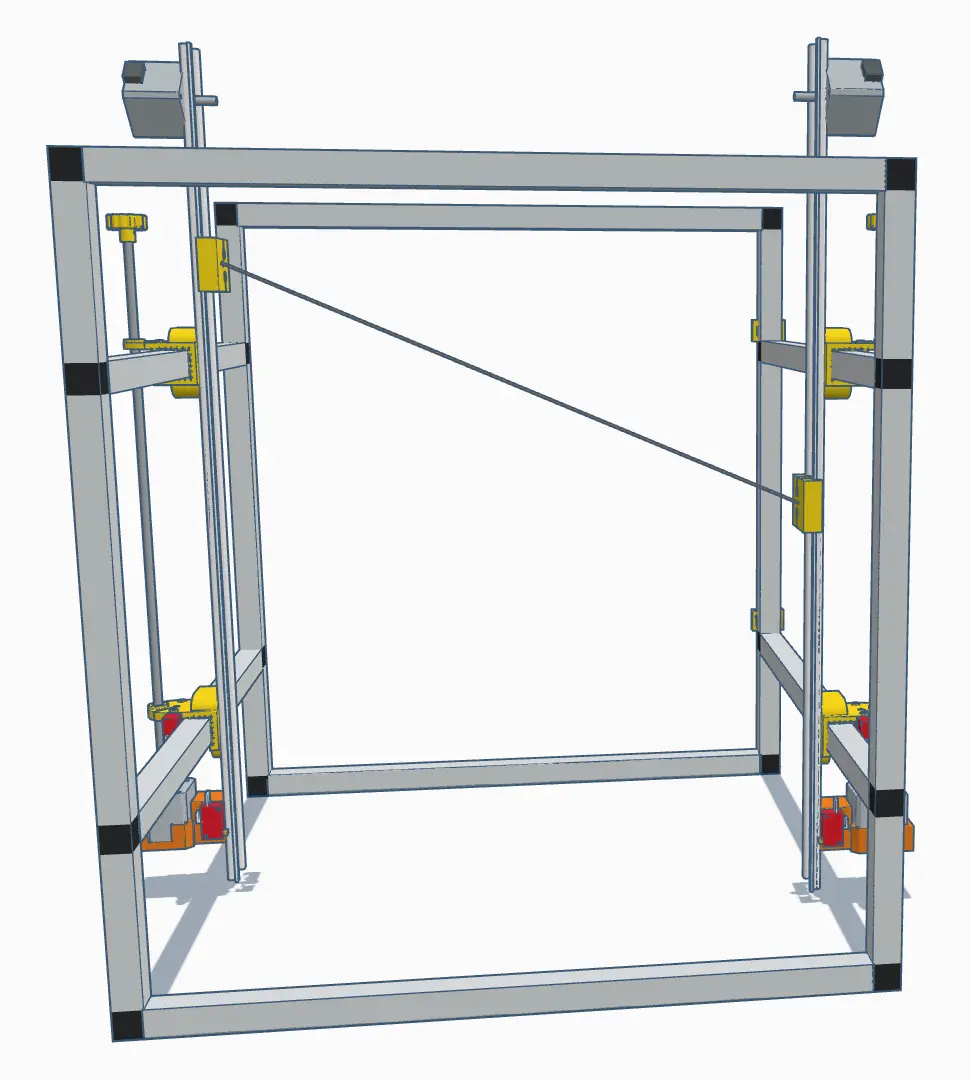

De foamcube hot-wire schuim snijder — bouw foto 3

Stuklijst

Alles wat je nodig hebt om er één zoals hieronder te bouwen. Links en prijzen worden ingevuld zodra ik elk onderdeel bestel en test.

Deel

Hoeveelheid

Koppeling

Prijs

Profiel 20x20 B-type sleuf 6 500mm

Bekijk onderdeel ↗

€ 26,-

Binnenste beugel Zamak spuitgietwerk 20 B-Type sleuf 6 M5 Alternatief

Bekijk onderdeel ↗

€ 18,-

5mm draadstang 500mm

—

€ 2,60

diverse 3D-geprinte onderdelen

1/2 spoel

—

€ 7,-

nema-17 stappenmotor

5 stuks

—

€ 50,-

lager 10x3x4mm

—

€ 8,-

lager 10x5x4mm

—

€ 4,-

gt2 poelie 12T - 5mm boring

—

€ 8,80

asverbinding - 5mm boring

—

€ 8,-

pibot ESP32-besturingsbord incl. stappenmotorstuurprogramma's

—

€ 65,-

24 volt voeding 5 ampère

—

€ 18,-

De bouw, stap voor stap

📷Foto binnenkort

Stap 1

Bouw het frame (50x50x50 cm)?

Ik zal deze sample Foamcube bouwen van 20x20 mm vierkante aluminium buis omdat het goedkoop is, gemakkelijk te vinden is in veel bouwmarkten of online, en eenvoudig te bewerken is met reguliere gereedschappen.

De buizen zijn ook ongelooflijk sterk voor hun formaat en gewicht, waardoor je de grootte van deze Foamcube kunt vergroten zonder andere onderdelen te hoeven aanpassen. Een kubus van 1,5 x 1,5 x 1,5 meter is mogelijk. Voor nog grotere kubussen gebruik je buizen van 25x25 mm met dezelfde principes. Houd er wel rekening mee dat het gebruik van gt2-riemen niet meer wordt aanbevolen voor lengtes boven 1 meter.

🔧 Wil je deze bouw afmaken?

Het documenteren van elke stap (en het sourcen van onderdelen) kost echt tijd, dus ik peil eerst de interesse. Als genoeg mensen het willen, documenteer ik de bouw volledig — en als er echt vraag is, zal ik er een samenstellen kit tegen kostprijs Dus kun je je eigen bouwen zonder de onderdelen-jacht?

Laat hieronder een reactie achter om te laten weten dat je geïnteresseerd bent — wat je zou bouwen, wat je in een kit zou willen, alles.

📷Foto binnenkort

Stap 2

Binnenkort

Deze stap is nog niet gedocumenteerd — ik bouw en fotografeer de machine terwijl ik eraan werk en heb dit onderdeel van de handleiding nog niet bereikt.
